主題內容與適用范圍
本標準規定了 形槽尺寸與間距 也規定了相應的螺栓 螺母的有關尺寸
本標準適用于金屬切削機床 木工機床 鍛壓機械及附件 夾具 裝置等 其他有 形槽的機械也應參照采用

一 槽及螺栓頭部尺寸

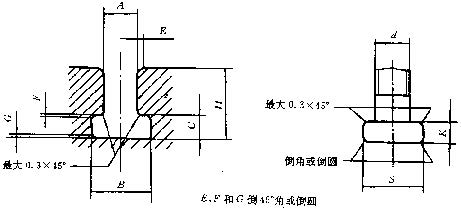

1 T形槽和相應螺栓頭部尺寸應符合圖表規定:

2 T形槽底部允許有空刀槽其寬度為深度為1~2mm

3 T形槽寬度的極限偏差按有配合要求的基準槽為H8;無配合要求的基準槽和固定槽為H12.

  T形槽直接鑄時其尺寸偏差自定 .

4 決定T形槽寬度的兩側面的表面粗糙度R按****允許值;基準槽為3.2um,固定槽為6.3um,,其余表面的表面粗糙度R₂****允許值為12.5um.

二 T形槽間距

注:T形槽間距P欄中 括號內的數值與T形槽槽底寬度****值之差值 可能較小,應避免采用.

1 與T形槽寬度A的每個尺寸相對應的T形槽間距P(有3個或4個尺寸)應符合表2規定. 一般情況,制造廠應根據工作臺尺寸及使用所要求的T形槽數來選擇合適的T形槽間距.

特殊情況時,若需采用其他間距尺寸, 則應符合下列要求:

a采用數值大于或小于表2中所列T形槽間距的尺寸范圍時應從中的系列數值中選取;
b 采用數值在表2中所列T槽間距P尺寸范圍內,則應從GB321中的 R20系列數值中選取.

2 應盡可能將T形槽排列成以中間T形槽對稱,此時,中央T形槽為基準T形槽.當槽數為偶數時,基準槽應在機床工作臺上標明.
3 T形槽間距P尺寸的極限偏差應符合表3的規定

注: 任一T 形槽間距的極限偏差都不是累計誤差.
